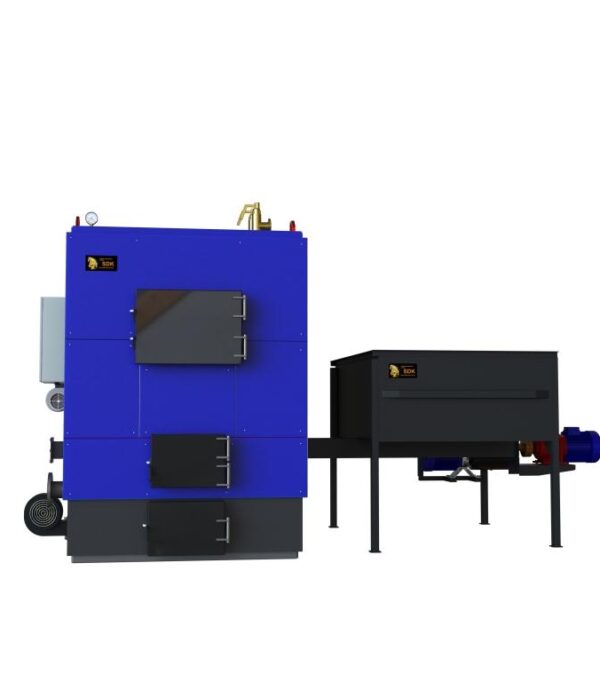

Промисловий котел на тирсі СДК-100 має блочно-модульну конструкцію і складається з наступних компонентів:
Топка котла футерована шамотною цеглою, витримує температуру до 1300 гр. і тому дозволяє спалювати вологе паливо: тирсу, тріска, торф. Великий обсяг топкового простору сприяє повному вигорянню палива. Топка котла на тирсі СДК має вторинне дуття. Вторинне дуття підвищує температуру полум’я, і дозволяє позбутися хімічного недопалу палива. Чавунні колосникові грати тримають високу температуру в осередку полум’я, сприяють гарному видаленню золи та проходу повітря для горіння палива.
Теплообмінник котла на тирсі багатоходовий-водотрубний. Теплоносій вода або масло знаходиться в трубах де має високу швидкість, що дозволяє збільшити теплообмін, виключити накип і забруднення на стінках котла. Димові гази проходять між трубами, віддаючи тепло теплоносія.
Автоматика Міцубіші дозволяє гнучко регулювати спалювання палива і тому швидко реагує на задану температуру.

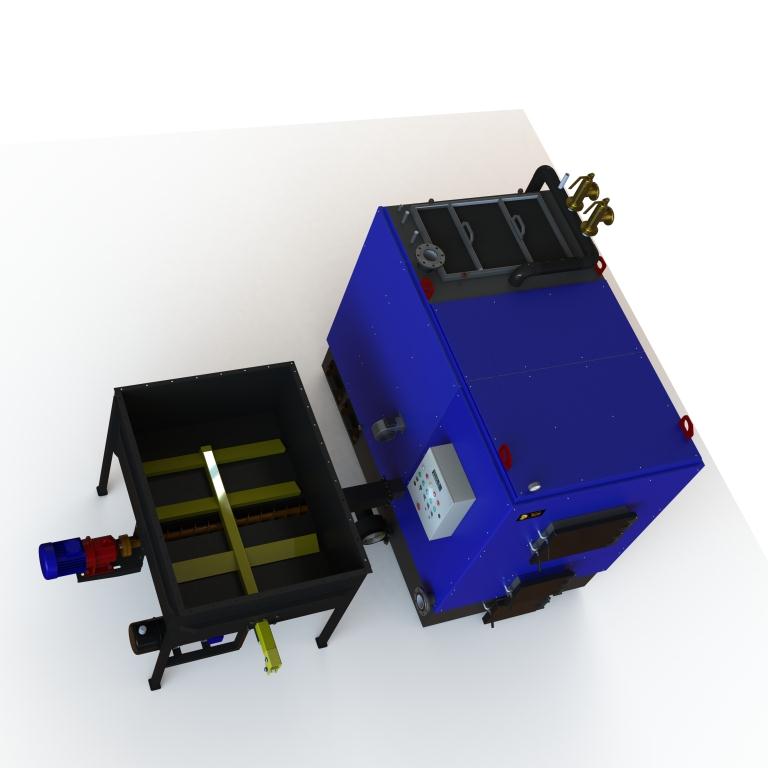

Паливо в котел подається автоматично із бункера, оснащеного ворошителем.
| Марка котла | СДК - 100 |
|---|---|
| Номінальна теплопродуктивність, МВт/Гкал/год | 0,100/0,086 |
| ККД котла, % | 83 |
| Площа поверхні нагріву, м2 | 9 |
| Температура води на виході з котла, °C | 95 |
| Температура води на вході, °C | 55 |
| Температура відпрацьованих газів, °C | 250 |
| Робочий тиск води, МПа | 0,2 |
| Витрата води через котел, т/год. номінальний мінімальний | 10 5 |
| Об'єм води в котлі, м³ | 0,5 |
| Розрядження в топці, Па | 20-40 |
| Розрахункова витрата палива в номінальному режимі: деревина пеллета | 45 25 |
| Встановлена електрична потужність, кВт | 2 |
| Діаметр патрубків підключення води/дренажу | 57/15 |
| Діаметр димоходу, мм | 300 |
| Габаритні розміри котла, мм довжина ширина висота | 1500 1100 1500 |
| Габаритні розміри компонування з автоматичною подачею, мм довжина ширина висота | 4200 1100 1500 |
| Маса котла, кг | 1100 |
| Маса компонування з автоподачею, кг | 1500 |
| Ціна, грн | 185000 |
